Защо CYCOLOY™ CX7240 е надежден избор за високопроизводителни, нехалогенни огнезащитни PC/ABS

В индустрии като електроника и електричество, железопътен транспорт, медицински устройства и интелигентни домакински уреди, едно основно противоречие в дизайна става все по-видно: как да се намали обемът и теглото, като същевременно се спазват строгите стандарти за безопасност и забавяне на горенето? Традиционните халогенирани материали за забавяне на горенето са евтини, но са изправени пред нарастващи екологични разпоредби и опасения относно емисиите на токсичен дим при изгаряне. Поради това нехалогенните огнезащитни PC/ABS сплави се превърнаха в основен избор в инженерните пластмаси.CYCOLOY™ CX7240 на SABIC, със своите проверими данни за ефективността, авторитетни сертификати и стабилни характеристики на обработка, се откроява като надеждно решение в тази област.

1. Същност на материала: Технически предимства на PC/ABS сплави

CX7240 е модифицирана смес от поликарбонат (PC) и акрилонитрил-бутадиен-стирен (ABS).PC осигурява отлична устойчивост на топлина, якост на удар и стабилност на размерите; ABS подобрява потока на стопилката, което прави материала по-лесен за шприцоване в сложни тънкостенни части. Синергията между двете постига идеален баланс между механични характеристики и възможност за обработка. Системата за забавяне на горенето използва нехлорирана, небромирана технология на SABIC, която не съдържа халогенирани добавки и отговаря на изискванията за дългосрочно съответствие на RoHS, REACH и други екологични директиви.

2. Проверими ключови физически свойства: Комбинация от твърдост и издръжливост

За избор на инженерни пластмаси дизайнерите се нуждаят от проследими, възпроизводими данни. CX7240 е тестван съгласно стандартите ASTM и ISO със следните основни показатели:

• Плътност/специфично тегло: 1,19–1,20 g/cm³ (ASTM D792 / ISO 1183) – от полза за лек дизайн; в сравнение с традиционния забавител на горенето ABS, теглото на частта може да бъде намалено с приблизително 5–10% за същия обем.

• Скорост на течливост на стопилката (MFR): 15–18 g/10 min (260°C / 2,16 kg) – степен на течливост със средна до висока степен, способна да запълва тънкостенни (0,8–1,5 mm) форми и форми с дълъг път на потока, намалявайки риска от къс удар.

• Модул на опън: 2600 MPa (ASTM D638 / ISO 527) – осигурява достатъчна структурна твърдост за носещи компоненти като корпуси и скоби.

• Якост на опън: граница на провлачване 65,0 MPa, якост на скъсване ≥58,0 MPa – показва провлачването на материала преди счупване, предлагайки резерва на якост, необходим за инженерните пластмаси.

• Модул на огъване: прибл. 2500 MPa; Якост на огъване: 96–104 MPa (ASTM D790 / ISO 178) – надеждна устойчивост на деформация при огъване.

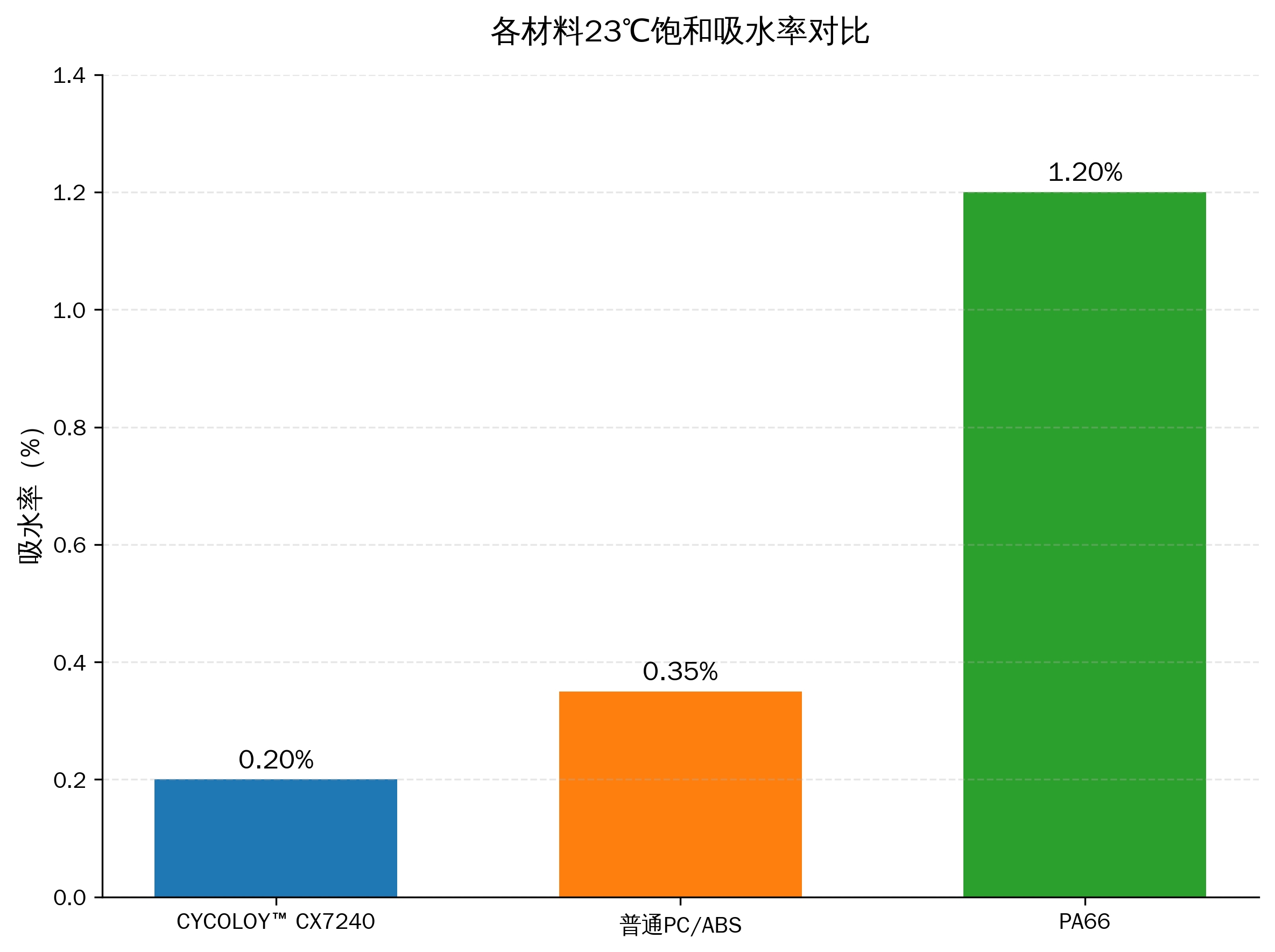

• Водопоглъщане (23°C наситен): само 0,20% – много по-ниско от хигроскопични материали като найлони, което води до минимална промяна на размерите при влажни/горещи условия, подходящо за прецизно формовани части като съединители и корпуси на сензори.

Всички горепосочени данни могат да бъдат проверени в официалните таблици с данни на SABIC и UL Yellow Card (напр. номер на файла E207780). Shanghai Weisa Plastic Technology Co., Ltd. може да предостави оригинални фабрични отчети с всяка пратка, за да осигури проследимост.

3. Нехалогенно забавяне на горенето: Инженерна стойност на тънкостенни V-0

Ключов показател за оценка на материали, забавящи горенето, е рейтингът UL 94 при условия на тънки стени. CX7240 е получил следните сертификати:

• UL 94 V-0: до 0,75 mm;

• UL 94 5VA: 3,0 mm;

• UL 94 5VB: 1,5 мм.

Значението на 0,75 mm V-0 заслужава специално внимание: много нехалогенни съединения PC/ABS, забавящи горенето, лесно постигат V-0 при 1,5 mm или повече, но често намаляват до V-2 или HB под 1,0 mm. CX7240 поддържа V-0 при дебелина от 0,75 mm, което означава, че може да се използва за ултратънки корпуси на електронни продукти (напр. отделения за батерии на дронове, интелигентни носими устройства, кутии за захранващи адаптери), без да са необходими допълнителни метални части или покрития. Междувременно нехалогенната система генерира малко дим и малко корозивни газове при горене, отговаряйки на изискванията за нискотоксични изпарения на стандарти като железопътен транзит EN45545-2 и електрически/електронни IEC 62368-1.

4. Решени практически проблеми: от избора на материал до производството

През годините на обслужване на клиенти в секторите на електрониката, електричеството и индустриалното оборудване, ние обобщихме три основни практически проблема, които CX7240 решава:

• Неуспех на забавяне на пламъка при тънки стени: много материали не могат да преминат теста V-0 при дебелини на стените под 1,0 mm, което принуждава дизайнерите да увеличат дебелината или да модифицират конструкциите, което противоречи на целите за леко тегло. CX7240 позволява директно проектиране при дебелина на стената от 0,75 mm без компромис.

• Риск от халогенно съответствие: електронното оборудване, изнасяно за ЕС, Северна Америка и други пазари, изисква декларации за безхалогенно съдържание. CX7240 избягва PBB, PBDE и други полибромирани дифенилови етери при източника на формулировката, опростявайки документацията за съответствие на клиентите.

• Тесен прозорец на процеса на леене под налягане: някои материали с висока степен на забавяне на горенето имат слаба течливост, което води до следи от течливост, изгаряне или отлагания на плесен. CX7240 има MFR от 15–18, препоръчителна температура на топене 260–280°C, температура на формата 60–80°C, което позволява стабилно производство на машини за леене под налягане с общо предназначение и намалява времето за настройка.
